防爆流派及分区细节
2014-06-19

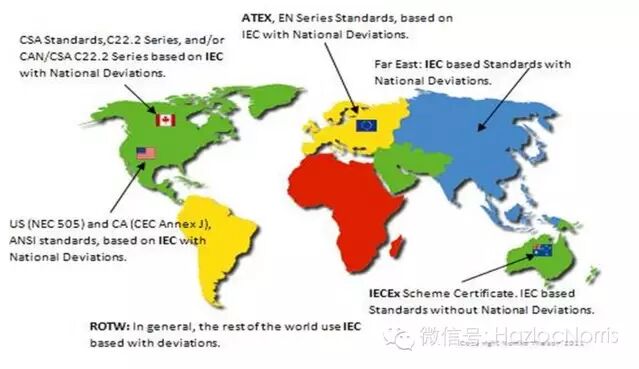

接前一章, 易燃易爆的气体, 粉尘及飞絮的场合很多, 对于这些场合的归类, 国际上目前流行2套体系, 起源于欧洲的Zone体系, 以及北美流行的Division体系, 有如功夫里的少林武当.
名称虽然不同, 但万法不离其宗, 目的都是系统地对危险场合进行分类, 寻求合理的方法以评估适用于各不同场合的设备.
展开了讲,
北美的Division体系-
先依据场合中存在的易燃物质分了3类,
在NEC里面, 称为Classifications of Locations,
Class I, 易燃气体, 蒸汽及液体
Class II, 可燃性粉尘
Class III, 可燃性纤维及飞絮
再依据上述危险物质的存在状况, 细分为:
Division 1, 正常状况下, 易燃性物质连续或可能存在
Division 2, 非正常状况下, 易燃性物质可能存在

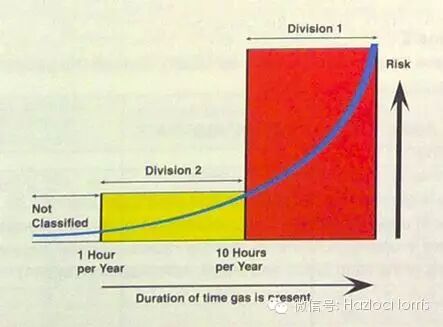

下图可以看到, 1年中, 如果易燃性物质存在超过10小时, 可以归入Division 1区域; 如果在1小时到10小时之间, 则是Division 2区域; 低于1小时, 就是普通的场合了. (以气体为例)
起源于欧洲的Zone体系-
视角稍有不同, 在欧盟指令94/9/EC中, 按设备来分的(Equipment groups and categories),
Equipment group I, 地下煤矿环境用设备
Equipment group II, 用于其它易燃易爆的环境
对应的categories, 来指明设备的防护等级,,
Equipment group I,
Category M1, very high level of protection
Category M2, high level of protection
Equipment group II,
Category 1, very high level of protection
Category 2, high level of protection
Category 3, normal level of protection
(这里的分类, 和北美的Division 1, Division 2 相似了. )
IECEx Scheme, 同样是按设备用途来分, 在欧盟的定义基础上, 增加了Group III, 去掉了Category.
Group I, 强调了煤矿及甲烷
Group II, 强调了气体, 排除甲烷
Group III,强调了粉尘, 排除煤矿及甲烷

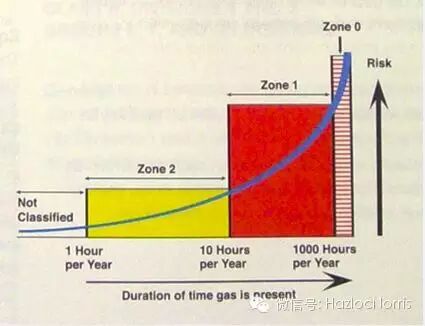

和Division 1, 2类似, 用Zone 0, 1, 2 来区分.
与前面一张图比较之后, 可以得出一个结论:
Zone 0 + Zone 1 = Division 1
Zone 2 = Division 2
在细分到这一层级之后, 还会再继续, 气体的易燃程度, 粉尘的导电与否, 将是下一节的重点, 敬请期待!
